景观效果图设计知识:水体施工图绘制要求

景观效果图设计知识:水体施工图绘制要求

发布日期:2018-11-13 作者: 点击:

一、内容与用途

  园林中水体如喷泉、水池等在造景中被广泛使用,它能使园林富于生气,是美化环境的重要手段。它与形态各异的山石、造型独特的小桥等配景,易于突出造园效果。水体工程施工图是指导水体施工的技术性文件。水体工程施工图主要包括平面图、详图及做法说明等。


  二、绘制要求

  1.平面图平面图主要表示水池的平面形状及布局。形状规则的水池应标注出轮廓尺寸及与周围环境设施的相对位置尺寸;自然式水池可用直角坐标网格控制轮廓,网格一般为2mX2m~10 mX10m。若为喷水池或种植池,则还需表示出喷头和种植植物的平面位置。

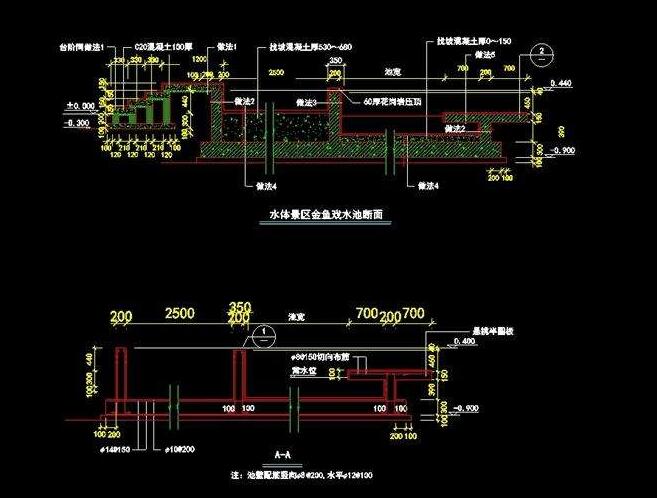

  2.详图详图主要表现池岸、池底结构,表层(防护层)防水层的施工做法,池底铺砌及驳岸的断面形状、结构、材料和施工方法和要求,池岸与山石、绿地、树木结合部的做法等。


水体施工图绘制
