一、内容与作用

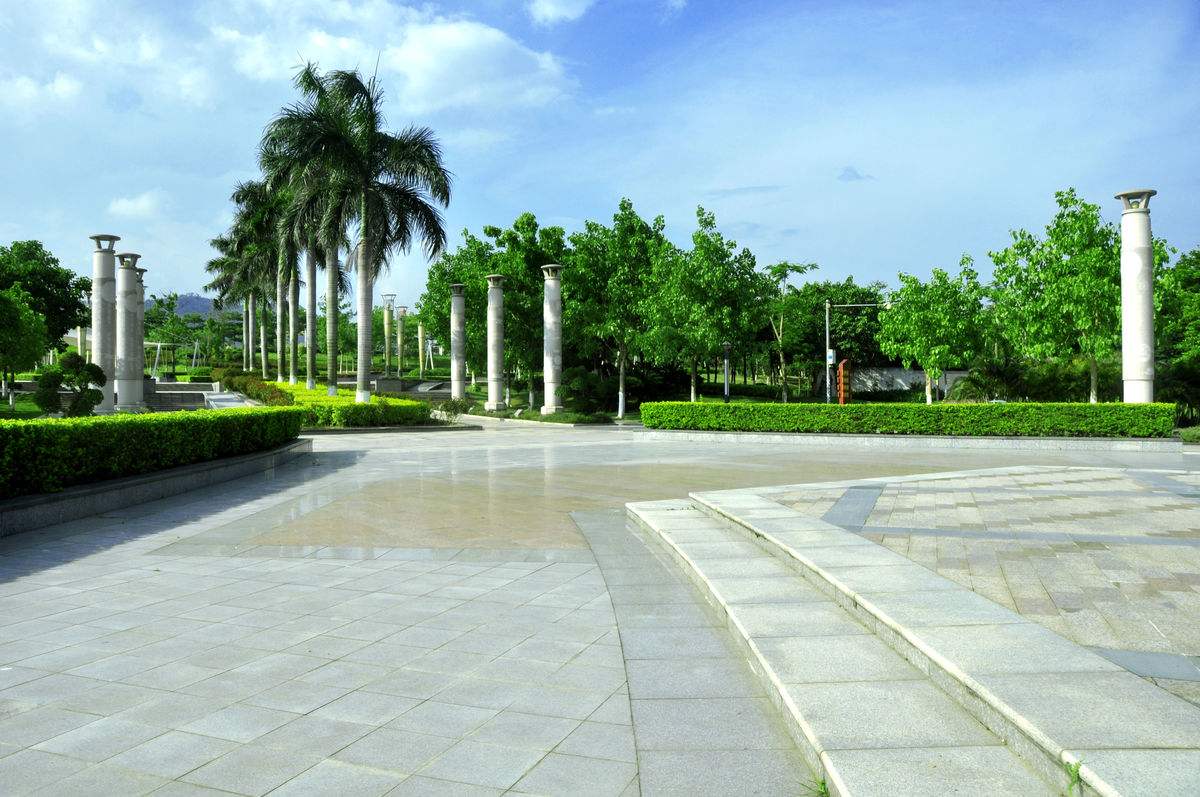

园路、广场施工图是指导园林道路和广场施工的技术性图样,它能够清楚地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等。园路、广场施工图包括平面图、断面图、详图和做法说明等。
二、绘图要求
1、平面图
(1)图的比例尺为1:20~1:50.
(2)标注广场的轮廓、路面宽度与细部尺寸,以及广场与园路和周围设施的相对位置尺寸,曲线园路应标出转弯半径或以2mX2m―10mX10m的网格定位。
(3)标注路面及广场高程,路面纵向坡度、路面中心标高、各转折点标高及路面横向坡度,广场中心、四周标高及排水方向等。
(4)道路及广场的表面铺装材料及其形状、大小、图案、花纹、色彩、铺排方式和相互位置关系等。
2、断面图标注路面和广场纵、横断面的尺寸,表达铺装路面结构及表层、基础做法等,图的比例尺为1:20―1:50.
3、详图必要时对路面的重点结合部及路面花纹可用详图进行表达。
4、做法说明主要是对施工方法和要求的说明,如路牙与路面结合部及路牙与绿地结合部的做法,对路面强度、表面粗糙度的要求及铺装缝线允许尺寸(以mm为单位)的要求等。
