景观施工图设计审图要点,这3大项马虎不得

景观施工图设计审图要点,这3大项马虎不得

发布日期:2018-11-13 作者: 点击:

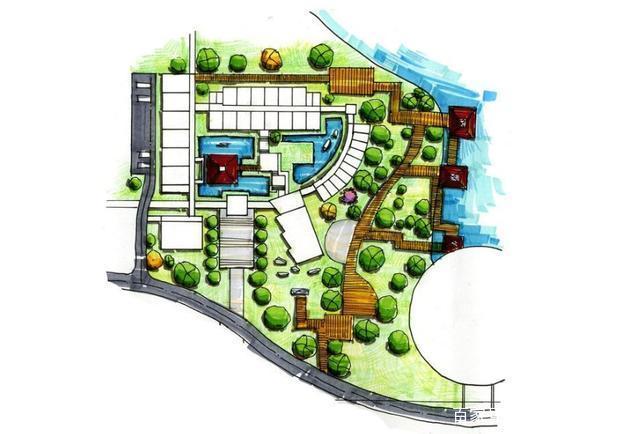

景观施工图


一、总体设计要求

1.消防要求

总图中应做好消防车道及消防车登高面设计,注意人车分流;

高层建筑周围宜设环形或沿建筑的两个长边设置消防车道;尽端式消防车道应设18m×18m回车场。

消防车最小转弯半径:高层12m,多层9m。

消防车道最小宽度:登高面处6m,其它处4m,可做成隐性消防通道。

消防车道的坡度:登高面≯1%,其它处≯7%。

消防车道距建筑物距离宜≮5m。


2.流线设计

住宅出入口处应设置人车分流专用通道;动静态交通应组织合理,通达性好,对居住不造成干扰。

当商住楼住户大堂与流量大的商业服务空间临近时,商业用房的货运出入口宜设在地下室或与大堂入口异向布置,避免人、货流交叉,减少交通安全隐患。


3.无障碍设计

应考虑无障碍设计,各内容应满足规范或业主认可。


4.安全性考虑

水景、泳池边界有否护栏或绿化处理,平台临界边的护栏是否满足规范及安全要求(高度要在1050㎜以上)。

汀步小桥两米内水深不得超过500mm,否则就的设置栏杆,栏杆高度要求在1050㎜以上。


5.居住区道路宽度


二、总图设计图纸

1.图纸目录图纸名称与图号要准确。

2.设计总说明要包含(不限于)以下内容:

工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项。

3.总平面图重点要求

4.索引平面图

5.总平面放线网络图(坐标定位图)、总平面放线尺寸图

6.铺装总平面

7.竖向总平面图

8.户外家具平面布置图


三、节点详图

1.广场道路铺装

道路要一次设计到位,避免纠纷。

广场铺装以硬质材料为主,形式及色彩搭配应具有一定的图案感,不宜采用无防滑措施的光面石材、地砖、玻璃等。广场出入口应符合无障碍设计要求。


2.健身、游乐场所

健身运动、游乐场应分散在住区、方便居民就近使用又不扰民的区域,不允许有机动车和非机动车穿越运动场地。

儿童游乐场应该在景观绿地中划出固定的区域,一般均为开敞式。游乐场地必须阳光充足,空气清洁,能避开强风的袭扰。应与住区的主要交通道路相隔一定距离,减少汽车噪声的影响并保障儿童的安全。游乐场的选址还应充分考虑儿童活动产生的嘈杂声对附近居民的影响,离开居民窗户10m远为宜。


3.硬质景观小品

通常要有平面大样、立面、剖面、及结构剖面图,如比较复杂的还应该有细部做法大样图。

(1)便民设施

便民设施包括有音响设施、自行车架、饮水器、垃圾容器、座椅(具),以及书报亭、公用电话、邮政信报箱等。

(2)信息标志:

各种标志应确定统一的格调和背景色调以突出物业管理形象。

(3)栏杆、扶手:

(4)围栏、栅栏

围栏、栅栏具有限入、防护、分界等多种功能,立面构造多为栅状和网状、透空和半透空等几种形式。

(5)挡土墙

挡土墙的形式根据建设用地的实际情况经过结构设计确定。

(6)坡道

居住区道路最大纵坡不应大于8%;园路不应大于4%;自行车专用道路最大纵坡控制在5%以内;轮椅坡道一般为6%;最大不超过8.5%,并采用防滑路面;人行道纵坡不宜大于2.5%。

(7)台阶

台阶的踏步高度(h)和宽度(b)是决定台阶舒适性的主要参数,两者的关系如下:2h+b=60-150px为宜,一般室外踏步高度设计为300px-400px,踏步宽度750px-875px。

低于250px的高差,不宜设置台阶,可以考虑做成坡道。

(8)种植容器

花盆花草类盆深500px以上,灌木类盆深1000px以上,中木类盆深1125px以上。花盆用材,应具备有一定的吸水保温能力,不易引起盆内过热和干燥。

树池深度至少深于树根球以下250mm。


4.雕塑

雕塑在布局上一定要注意与周围环境的关系,恰如其分地确定雕塑的材质、色彩、体量、尺度、题材、位置等,展示其整体美、协调美。

雕塑应具有时代感,要以美化环境保护生态为主题,体现住区人文精神。以贴近人为原则,切忌尺度超长过大。更不宜采用金属光泽的材料制作。


5.水景

水景设计应结合场地气候、地形及水源条件。根据设计确定适当的防水方式。

(1)瀑布跌水

瀑布按其跌落形式分为滑落式、阶梯式、幕布式、丝带式等多种

(2)溪流

溪流分可涉入式和不可涉入式两种

(3)大面积水池

一般在水深0.3-1.5m,为了防止陆上动物的侵扰,池边平面与水面需保证有0.15m的高差。不足0.3m的浅水池,池底可做艺术处理,显示水的清澈透明。水深如超过50㎝,岸边必须加防护栏杆。

(4)喷泉

喷泉所用喷头要适应场所的需要。


6.亭廊等景观构架

(1)亭

亭的形式、尺寸、色彩、题材等应与所在居住区景观风格相适应、协调。亭的高度宜在2.4-3m,宽度宜在2.4-3.6m,立柱间距宜在3m左右(设计有特殊需要的除外)。

(2)廊

廊的宽度和高度设定应按人的尺度比例关系加以控制,避免过宽过高,一般高度宜在2.2-2.5m之间,宽度宜在1.8-2.5m之间。

(3)棚架

棚架高宜2.2-2.5m,宽宜2.5-4m,长度宜5-10m,立柱间距2.4-2.7m。

(4)膜结构

膜结构一般为银白反光色,醒目鲜明,因此要以蓝天、较高的绿树,或颜色偏冷偏暖的建筑物为背景,形成较强烈的对比。
