商铺装修水电图设计施工是装修设计中极为重要的一部分。学会理解水电设计图纸可以帮助你更全面地掌握装修知识。今天我们一起来看一看。

一，工程视图序列

1. 平面图和系统图

在看水电设计图时，要把平面图和系统图并排看，这样才能知道管道在哪里转弯，直径在哪里变化，供水点在哪里分配，配水点的标高是多少。

2. 水、电、供水设施

一般情况下，供水点的标高为距地面1.1m，然后看是否有排水沟或存水弯。有了这些，看看电源插座的位置是否合理，插座的安全高度和安全措施。

3. 排水设施

在考虑供水时，我们应该看看是否有相应的排水措施和供水设施，然后考虑供水点、排水措施和水设施的配置是否合理。

二，看图注意事项

1. 结合土建施工图纸

当你看水电设计时，你也应该一起看土建施工计划。水电设施安装后，结构梁的尺寸、预埋套管的尺寸、建筑物的标高和房间的高度是否会受到影响。

房间尺寸、墙面尺寸、筏板厚度、熨平板厚度、保温是内保温还是外保温、保温层厚度、内外装饰层厚度，当这些数据可用时，可进行准确的预埋、预留、生产加工。

2. 熟悉设计说明

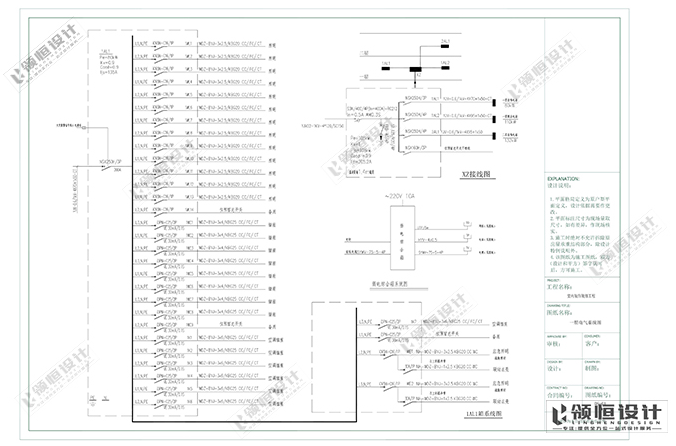

您应该先理解图例并熟悉设计说明，然后根据图纸给出的图例查看图表。在读图时，可以按照进水管——水表井——主管——支管——用水设备的顺序进行，这样读图既节省时间，又更准确。电路图可以按照配电箱-导线回路-电气设备的顺序读取。
