消防图设计报审图纸说明及消防报审流程：

第1节：   消防报审所需的图纸及制图说明

1． 图纸目录：列出所有图纸名称及图纸编号。

2． 图例：列出所有图例图形及名称，如在每张图中标注图例，本页可不制作。

3． 装修设计说明：说明工程地址、面积、图纸编制依据及规范、装饰材料防火等级。

4． 电气设计说明：说明设计时所参照的规范、标准，简单叙述配电箱、灯具、应急照明、电线电路的用材。

5． 消防设计说明：说明设计依据及参照规范、主体建筑概况、消防水源及消防设施。

6． 原始结构图：提供建筑原始结构图中施工区域的原始墙体结构，带轴线。

7． 墙体分布图：到天花墙体及不到天花墙体用不同线型表示，标明消防通道。不得对承重墙、防火墙、抗震箱体墙进行拆除或扩宽门窗洞口，持设计院批准文件、图纸并盖章的除外。

8． 平面布置图：办公家具、墙体、摆放物品（落地式设备及其它不常移动物品）及消防通道、机房、强电配电箱、弱电机柜，含公用通道的标明消火栓、灭火器箱，不得遮挡配电箱、消火栓，不得摆放家具及其它物品占用消防通道。

9． 地面铺装图：标明各区域使用的地面材料。常见地面材料有地毯、地砖、石材、抗静电地板、木地板、石塑地板、水泥砂浆自流平等。

10． 综合天花图：标明所有到天花的墙体及在天花表面出现的喷淋、烟感、温感、消防广播、空调风口、灯具等。

11． 消防喷淋图：喷淋系统的供水、排水示意图，标明供水管径、水源及喷淋头位置，不吊顶的区域将朝下喷淋改为朝上喷淋。

12． 消防烟感图：标明烟感位置、系统来源。

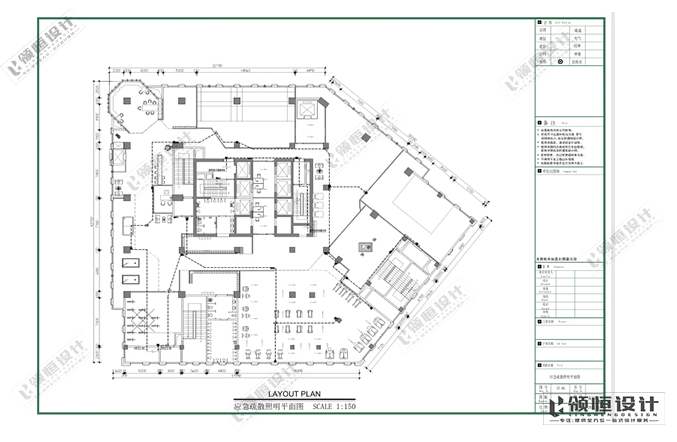

13． 安全出口指示及应急照明控制图：根据逃生路线安装相应数量的出口指示灯、安全出口灯、应急照明灯，上述灯具内有蓄电池或夜光功能，并长期与专用灯具电路连接。

14． 排烟图：A. 动力排烟系统   B. 标明可开启窗占建筑面积的比例，大于消防局要求即可。

15． 照明回路图：每路负荷不超过2KW（千瓦），通常每路控制灯具在20个以内，标明从配电箱引出的电路走向示意，并用不同的图标表示不同的照明灯具，常见灯具例如格栅灯、斗胆灯、筒灯、射灯、暗藏灯带（T5灯管或LED发光灯带）、灯箱片灯带。

16． 插座回路图：常规采用BV2.52mm塑铜线，每路插座7-8个，每路总负荷2 KW，地面插座、墙面（含屏风内）插座、空调插座、380V插座用不同的图例表示。空调电路、机房电路及开水器、其它高负荷设备采用国标BV42mm（4平方毫米铜芯线），每路负荷5千瓦或BV62mm塑铜线（每路负荷8千瓦）

17． 照明控制图：标明每个开关所控制的灯具。常用开关分为单联单控、双联单控、三联单控、四联单控。

18． 配电系统图：配电箱总控开关型号、照明电路的回路及满负荷电量、照明备用电路、供电电路的回路及满负荷电量、供电备用电路、空调电路回路及荷载（中央空调无备用电路，其余空调留备用电路）。机房、厨卫、开水器、应急照明、其它高负荷设备分别设单独回路或设立单独配电箱并标明荷载。380伏供电设其它高负荷设备备单独列出配电系统图。大面积办公室如有多个配电箱时分别列出配电系统图，开水器及其它高负荷设备可能由独立配电箱控制并列出配电系统图。照明电路采用国标空气开关，其余均采用国标漏电保护空气开关。

19． 报现场时提供施工区域及消防器材、楼外消防通道图：在楼层图中标明施工区域并用斜线填充，与非施工区域区分；标明楼层的消火栓、灭火器箱、消防通道、施工用灭火器（50平米/个）、消防电话、手动报警器等消防器材；标明楼外消防车通道的宽度（不小于4米）。

第二节：消防报审所需文件

第yi步   报开工—消防报审开工手续

1、 建设单位盖章的建筑内部装修设计防火审核申报表、建设单位营业执照复印件、建设单位委托书、建设单位法人身份证复印件.

2、 被委托人身份证复印件（建设单位盖章）。

3、 设计单位盖章的营业执照、资质证明，消防设计专篇。

4、 施工所在建筑的消防审核意见书复印件.

5、 消防报审图纸说明中的各种图纸，晒成蓝图并装订（A3-A0幅面，按规定的比例-消防审图人员用比例尺测量，故使用比例尺上有的比例），在封面加盖设计单位公章及设计资质章，在每页加盖设计资质章。

备齐以上文件后，到施工地所在消防处进行报审，（8-16个工作日）取得《建筑工程消防设计审核意见书》。

第二步   报现场—消防报审现场手续

1． 报现场需填写《施工现场报审备案表》并盖章

2． 施工单位提供营业执照及资质证明复印件、施工组织设计、用火用电制度、消防安全协议并盖章。

拿到开工证后，备齐上述文件到施工所在地消防处办理报审现场手续。

第三步   消检及电检

1. 施工后由专业单位技术检测完成消检、电检并出报告（1-2天）。

2. 消防局指定的材料的燃烧检测，通常为3种。

第四步   消防报审验收程序手续及所需文件

1. 报消防验收手续：填写《建筑工程消防验收申报表》，准备竣工图（盖章）、装修材料燃烧检测报告、消检及电检检测报告到施工所在地办理验收申请手续。

2. 等消防处通知时间后，（7个工作日）消防处派人到现场进行验收时，施工管理人员现场配合验收，（7个工作日）取得《消防安全检查意见书》。

3. 要注意：竣工图虽可与开工报审图有所不同，但消防规范不变，仍要注意符合电气设计说明和消防设计说明。
