如今，人们对消防安全问题越来越重视，那么各个场所的消防设计就需要严格对待。有必要进行相关的消防图纸设计，以便进行作业实施等，从而保证人员的安全，保证场所的秩序。

消防图设计包括什么？

1. 设计描述

2. 原始平面图

3. 平面布置图(轴线与装饰层原竣工图轴线必须一致)

4. 分区大小图

5. 平面图

6. 电气系统图

7. 电说明图

8. 天花板上的布局

9. 空调布置图(整层装修需要空调布置图，部分部分不需要)

10. 强电布置图

11. 弱电布局

12. 火灾感烟探测器布局

13. 应急照明和安全出口示意图

14. 火灾疏散布局

15. 消防自然排烟图(如不满足自然排烟，需有消防机械排烟图)

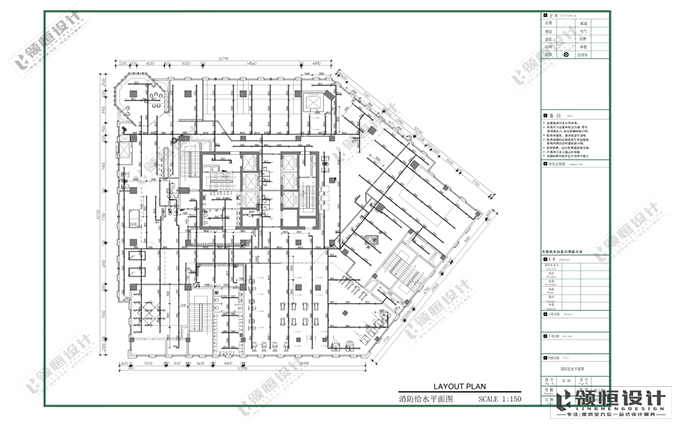

16. 火喷水灭火系统布局

制作消防图纸的一些规范：

1. 办公室的防火梯有1.5M、1.6M、1.8M

2. 房间内每扇门的尺寸不允许小于900M

3. 中控室占地面积不得小于6㎡

4. 轴号标识要求:

1)横线为阿拉伯数字

2)综合说明为英文字母(注意英文字母“I”、“T”、“O”不能使用)。

5. 喷雾和烟雾绘图不能出现在同一绘图中。

6. 内部两个喷管之间需要有一定的距离，管径要标注出来。喷雾的防护半径不得超过1.8M，两喷雾之间的距离不能大于3.4M，不能小于2.4M

7. 综合吊顶图，综合吊顶图包括:顶形图、喷点图、烟点图、风口图，如果有广播，还应添加广播位置图。

8. 装修区必须有两个逃生出口，室内房间面积超过50㎡必须有两个门，(正门可以向内开，防火门必须向外开。)并保证门之间的距离不小于5M

9. 本工程设置酒店、病房、员工宿舍时，不得设置在地下二层及以下。

10. 可燃气体探测器设计5M，现场有阀门。

11. 装修现场采用自然排烟时，如果有些房间无法打开外窗，则房间的隔断可能无法达到顶部隔断，距离顶部的距离为450mm。可打开的窗户面积必须为改造现场建筑面积的2%。

12. 当装修现场的隔断都在顶部时，房子的每个房间都要根据需要设计有烟感。

13. 在设计安全出口时，房间内任何一点到较近的安全出口的直线距离不应大于30m。

14. 消火栓间距不宜大于50m。灭火器的防护距离应小于30m。一般灭火器的防护距离为15-30m，便携式灭火器的防护距离为15-23m。

15. 中级托儿所、幼儿园的儿童房、儿童游戏室等儿童活动场所不得超过3层，不得设置在4层以上，不得设置在地下或半地下建筑物(室)内。
